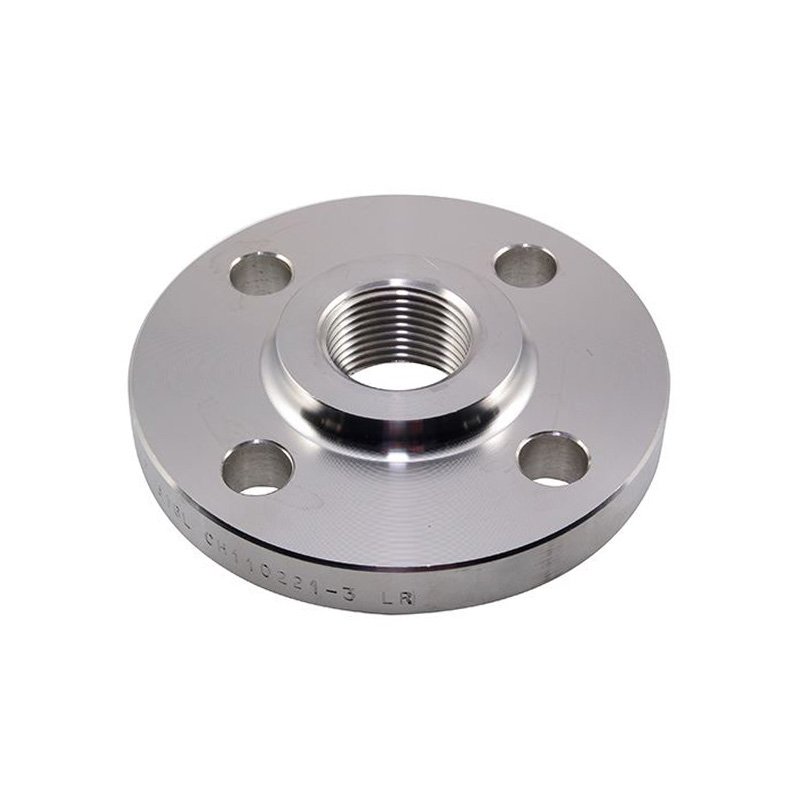

Threaded Flange

Application:

Threaded pipe flange is also called TH flange, is a non-welded flange that processes the inner hole of the flange into a thread and cooperates with a threaded pipe to achieve connection. The threaded flange is easy to install and easy to maintain, usually used in occasions under 4.0Mpa,it is not allowed to be used in some occasions: the temperature is higher than 260℃and lower than -45 ° C to avoid leakage. This flange is only applicable to the inch size series.

EATHU can supply stainless steel threaded pipe flange and carbon steel threaded flange. Sealing surface: RF and FF.Size range:from 1/2” to 24”; Surface treatment:anti-rust oil, black / yellow/ electric galvanized / hot galvanized. Threaded type: NPT,BSP,G,RP

As the threaded pipe flange manufacturers in China,EATHU can also supply OEM flanges according to customers’ drawings or designs.

Welcome to contact us for more information.

Specification:

ASME/ANSI B16.5 Threaded Flange 150LBS Dimensions and Weight List

Threads according to ASME B1.20.1

Pipe		Flange				Hub	Raised	Bolting Dimensions			Approx.
							Face				Weight
Nominal	O D	D	J	b	h/h1	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,50		0,44	0,62	1,19	1,38	4	0,62	2,38	0,9
	21,3	88,9		11,2	15,7	30,2	35,1		15,7	60,5	0,39
3/4"	1,05	3,88		0,50	0,62	1,50	1,69	4	0,62	2,75	1,2
	26,7	98,6		12,7	15,7	38,1	42,9		15,7	69,9	0,56
1"	1315	4,25		0,56	0,69	1,94	2,00	4	0,62	3,12	1,7
	33,4	108,0		14,2	17,5	49,3	50,8		15,7	79,2	0,78
1 1/4"	1,66	4,62		0,62	0,81	2,31	2,50	4	0,62	3,50	2,3
	42,2	117,3		15,7	20,6	58,7	63,5		15,7	88,9	1,03
1 1/2"	1,90	5,00		0,69	0,88	2,56	2,88	4	0,62	3,88	2,9
	48,3	127,0		17,5	22,4	65,0	73,2		15,7	98,6	1,32
2"	2375	6,00		0,75	1,00	3,06	3,62	4	0,75	4,75	4,5
	60,3	152,4		19,1	25,4	77,7	91,9		19,1	120,7	2,06
2 1/2"	2875	7,00		0,88	1,12	3,56	4,12	4	0,75	5,50	7,2
	73,0	177,8		22,4	28,4	90,4	104,6		19,1	139,7	3,28
3"	3,50	7,50		0,94	1,19	4,25	5,00	4	0,75	6,00	8,5
	88,9	190,5		23,9	30,2	108,0	127,0		19,1	152,4	3,85
3 1/2"	4,00	8,50		0,94	1,25	4,81	5,50	8	0,75	7,00	10,6
	101,6	215,9		23,9	31,8	122,2	139,7		19,1	177,8	4,81
4"	4,50	9,00		0,94	1,31	5,31	6,19	8	0,75	7,50	11,7
	114,3	228,6		23,9	33,3	134,9	157,2		19,1	190,5	5,30
5"	5563	10,00		0,94	1,44	6,44	7,31	8	0,88	8,50	13,4
	141,3	254,0		23,9	36,6	163,6	185,7		22,4	215,9	6,07
6"	6625	11,00		1,00	1,56	7,56	8,50	8	0,88	9,50	16,4
	168,3	279,4		25,4	39,6	192,0	215,9		22,4	241,3	7,45
8"	8625	13,50		1,12	1,75	9,69	10,62	8	0,88	11,75	26,7
	219,1	342,9		28,4	44,5	246,1	269,7		22,4	298,5	12,1
10"	10,75	16,00		1,19	1,94	12,00	12,75	12	1,00	14,25	36,3
	273	406,4		30,2	49,3	304,8	323,9		25,4	362,0	16,5
12"	12,75	19,00		1,25	2,19	14,38	15,00	12	1,00	17,00	57,7
	323,8	482,6		31,8	55,6	365,3	381,0		25,4	431,8	26,2
14"	14,0	21,00		1,38	2,25	15,75	16,25	12	1,12	18,75	76,2
	355,6	533,4		35,1	57,2	400,1	412,8		28,4	476,3	34,6
16"	16,0	23,50		1,44	2,50	18,00	18,50	16	1,12	21,25	98,7
	406,4	596,9		36,6	63,5	457,2	469,9		28,4	539,8	44,8
18"	18,0	25,00		1,56	2,69	19,88	21,00	16	1,25	22,75	108
	457,2	635,0		39,6	68,3	505,0	533,4		31,8	577,9	48,9
20"	20,0	27,50		1,69	2,88	22,00	23,00	20	1,25	25,00	136
	508	698,5		42,9	73,2	558,8	584,2		31,8	635,0	61,9
24"	24,0	32,00		1,88	3,25	26,12	27,25	20	1,38	29,50	191
	609,6	812,8		47,8	82,6	663,4	692,2		35,1	749,3	86,9

ASME/ANSI B16.5 Threaded Flange 300LBS Dimensions and Weight List

Threads according to ASME B1.20.1

Pipe		Flange					Hub	Raised	Bolting Dimensions			Approx.
								Face				Weight
Nominal	O D	D	J	b	h	h1	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,75	0,93	0,56	0,88	0,62	1,50	1,38	4	0,62	2,62	1,4
	21,3	95,2	23,6	14,2	22,3	15,7	38,1	35,0		15,7	66,5	0,64
3/4"	1,05	4,62	1,14	0,62	1,00	0,62	1,88	1,69	4	0,75	3,25	2,5
	26,7	117,3	29,0	15,7	25,4	15,7	47,7	42,9		19,0	82,5	1,12
1"	1315	4,88	1,41	0,69	1,06	0,69	2,12	2,00	4	0,75	3,50	3,0
	33,4	123,9	35,8	17,5	26,9	17,5	53,8	50,8		19,0	88,9	1,36
1 1/4"	1,66	5,25	1,75	0,75	1,06	0,81	2,50	2,50	4	0,75	3,88	3,7
	42,2	133,3	44,4	19,0	26,9	20,5	63,5	63,5		19,0	98,5	1,68
1 1/2"	1,90	6,12	1,99	0,81	1,19	0,88	2,75	2,88	4	0,88	4,50	5,5
	48,3	155,4	50,5	20,6	30,2	22,3	69,8	73,1		22,3	114,3	2,49
2"	2375	6,50	2,50	0,88	1,31	1,12	3,31	3,62	8	0,75	5,00	6,3
	60,3	165,1	63,5	22,3	33,2	28,4	84,0	91,9		19,0	127,0	2,87
2 1/2"	2875	7,50	3,00	1,00	1,50	1,25	3,94	4,12	8	0,88	5,88	9,5
	73,0	190,5	76,2	25,4	38,1	31,7	100,0	104,6		22,3	149,3	4,32
3"	3,50	8,25	3,63	1,12	1,69	1,25	4,62	5,00	8	0,88	6,62	12,9
	88,9	209,5	92,2	28,4	42,9	31,7	117,3	127,0		22,3	168,1	5,85
3 1/2"	4,00	9,00	4,13	1,19	1,75	1,44	5,25	5,50	8	0,88	7,25	16,2
	101,6	228,6	104,9	30,2	44,4	36,5	133,3	139,7		22,3	184,1	7,34
4"	4,50	10,00	4,63	1,25	1,88	1,44	5,75	6,19	8	0,88	7,88	21,2
	114,3	254,0	117,6	31,7	47,7	36,5	146,0	157,2		22,3	200,1	9,61
5"	5563	11,00	5,69	1,38	2,00	1,69	7,00	7,31	8	0,88	9,25	27,1
	141,3	279,4	144,5	35,0	50,8	42,9	177,8	185,6		22,3	234,9	12,3
6"	6625	12,50	6,75	1,44	2,06	1,81	8,12	8,50	12	0,88	10.62	34,4
	168,3	317,5	171,4	36,5	52,3	45,9	206,2	215,9		22,3	269,7	15,6
8"	8625	15,00	8,75	1,62	2,44	2,00	10,25	10,62	12	1,00	13,00	53,3
	219,1	381,0	222,2	41,1	61,9	50,8	260,3	269,7		25,4	330,2	24,2
10"	10,75	17,50	10,88	1,88	2,62	2,19	12,62	12,75	16	1,12	15,25	75,1
	273	444,5	276,3	47,7	66,5	55,6	320,5	323,8		28,4	387,3	34,1
12"	12,75	20,50	12,94	2,00	2,88	2,38	14,75	15,00	16	1,25	17,75	110
	323,8	520,7	328,7	50,8	73,1	60,4	374,6	381,0		31,7	450,8	49,8
14"	14,0	23,00	14,19	2,12	3,00	2,50	16,75	16,25	20	1,25	20,25	154
	355,6	584,2	360,4	53,8	76,2	63,5	425,4	412,7		31,7	514,3	69,9
16"	16,0	25,50	16,19	2,25	3,25	2,69	19,00	18,50	20	1,38	22,50	194
	406,4	647,7	411,2	57,1	82,5	68,3	482,6	469,9		35,0	571,5	88,1
18"	18,0	28,00	18,19	2,38	3,50	2,75	21,00	21,00	24	1,38	24,75	240
	457,2	711,2	462	60,4	88,9	69,8	533,4	533,4		35,0	628,6	109
20"	20,0	30,50	20,19	2,50	3,75	2,88	23,12	23,00	24	1,38	27,00	295
	508	774,7	512,8	63,5	95,2	73,1	587,2	584,2		35,0	685,8	134
24"	24,0	36,00	24,19	2,75	4,19	3,25	27,62	27,25	24	1,62	32,00	443
	609,6	914,4	614,4	69,8	106,4	82,5	701,2	692,2		41,1	812,8	201

Product Details

1. Size: 1/2"-60"(DN10-DN1500)

2. Types: Slip-On flange, Welding Neck flange, Blind flange, Socket Welding flange, Threaded flange, Lap Joint flange, Plate flange, Long Welding Neck and flat flange etc;

3. Material:

Carbon steel: ASTM A105/SA105N; ASTM A350 LF1; LF2; CL1/CL2, CT20;16MN;RST37.2;S235JR;P245GH;P250GH;P250GHM; C22.8;Q235;15CrMo

Stainless steel: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316Ti; A182F317/317L; SS400;SF440

Alloy Steel:ASTM A182 A182 F12,F11,F22,F5,F9,F91,F51,F53,F55,F60,F44,F304H,F316H,F317H,F321H,F347H,INCONEL 600,625,825,etc.

4. Wall Thickness: Sch5, Sch10, Sch20 , Sch30, STD, Sch40, XS,Sch80, Sch100, Sch120, Sch140, XXS, Sch160;

5. Connection Type: Raised Face, Flat Face, Ring Type Joint, Lap-Joint Face, Large Male-Female, Small Male-Female, Large Tongue, Groove, Small-Tongue, Groove, etc

6. Pressure Rating:

ANSI B16.5: Class 150 Flanges-Class 2500 Flanges；

DIN: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar

JIS: 5K Flanges-30K Flanges

EN1092-1: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar 100Bar

7. Surface treatment: Anti-rust oil, black / yellow / transparent / electric galvanized / hot galvanized.

8. Sealing Surface: FF, RF, MFM, TG, FF

9. Heat Treatment: Normalizing, Annealing, Quenching Tempering.

10. Standard:

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 OR C22.8

(3) JIS SS400 OR SF440 5K / 10K / 16K / 20K / 30K

(4) UNI 2276 / 2277 / 2278 / 6084 / 6089 / 6090 / 2544 / 2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 TYPE 5 TYPE 12 TYPE 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F carbon steel flange

(7) AS2129 TABLE D / TABLE H / TABLE E carbon steel flange

(8) GOST 12820-80 / 12821-80 carbon steel flange

11. Tolerance: according to the standard.

12. Certification: ISO9001:2000 , API, CE

13. Package: Plywood pallet or case.

14. Delivery time: At the earliest ,within the period required by customer.

15. Payment term: T/T or L/C

16. Sample: available
